高溫窯爐內部有些部位需要標磚結合異形耐火磚來砌筑，異形磚通常需要定制，定制就會開模具，會產(chǎn)生一些費用，比如高鋁異形耐火磚價格會比高鋁標磚要貴一些，如果有現(xiàn)成的模具，價格相差不大。

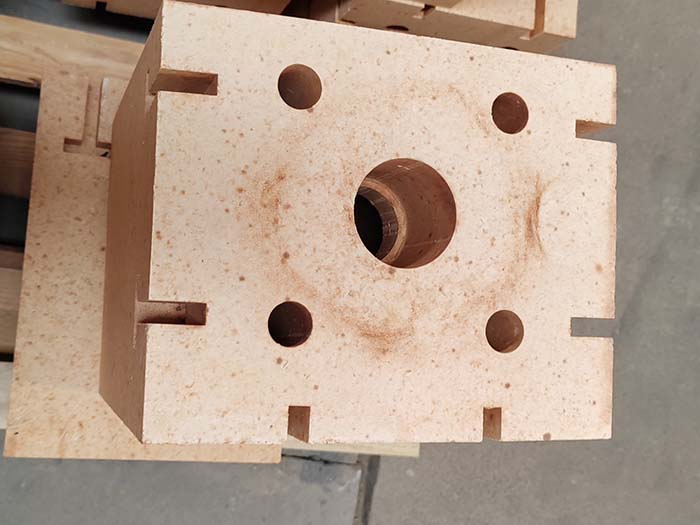

異形耐火磚

耐火磚作為一種特殊的耐火材料，其又分為異型耐火磚、粘土質耐火磚、高鋁質耐火磚等類型。那么異型耐火磚都是有哪些分類呢？據(jù)悉，異型耐火磚主要分為下面三類：

1、粘土、高鋁質異型耐火磚。凡外形尺寸的比例在1：6范圍以內，并具有不多于2個凹角（包括圓弧狀凹角在內），或具有1個50。～75。的銳角，或帶有不多于4個溝槽，其重量為2～15kg的粘土磚和2～18kg的高鋁質耐火磚，都稱為異型耐火磚。

2、硅質異型耐火磚。凡外形尺寸的比例在1：5范圍以內，具有不多于1個凹角，或具有1個50?！?5。的銳角，或帶有不多于2個溝槽，其重量為2～12kg的硅質耐火磚，都稱為硅質異型耐火磚。

3、鎂質或者鎂鋁質異型耐火磚。凡不被普型耐火磚的均被列為異型耐火磚。

高鋁質耐火磚的重要工作性質之一是在高溫下的結構強度，這一特性通常用荷重軟化變形溫度來評定。近年來也測定其高溫蠕變性來反映其高溫結構強度。試驗結果表明，荷重軟化溫度隨Al2O3。含量的增加而提高。

Al203含量在70%以下的耐火磚，荷重軟化溫度取決于莫來石晶相和液相間的數(shù)量比例，隨莫來石的數(shù)量增加而提高。液相的數(shù)量和性質對荷重軟化溫度有明顯的影響。因此，降低原料中雜質含量，有利于改善荷重軟化溫度及高溫蠕變性。

對于Al203含量為70%～90%的莫來石——剛玉系耐火磚，Al203含量增多，荷重軟化溫度的提高不顯著。這是由于高溫下莫來石晶體的部分軟化，以及與奠來石晶體發(fā)生作用的熔劑雜質的數(shù)量稍有增加，特別是Ti02. Fe203成分隨原料中Al203含量增加而稍有增加，改交了高溫液相的數(shù)量和性質。

由于玻璃相中Ti02. Fe203成分的大量增加，使玻璃相的數(shù)量增多，粘度下降。這就是明顯地影響荷重軟化溫度及高溫蠕變性提高不大的癥結所在。只有當耐火磚過渡到幾乎完全由剛玉組成，即耐火磚Al203含量達95%以上時，高溫結構強度才有明顯地提高。

高鋁耐火磚的抗熱震性比粘土磚差，這與耐火磚中的礦物組成密切相關。I、Ⅱ等高鋁磚比Ⅲ等高鋁磚(差些。在生產(chǎn)中常通過改善耐火磚的顆粒結構特征或在配料中加入一定數(shù)量的合成堇青石(2Mg0.2AI203.5Si0z)等其他礦物來改善耐火磚的抗熱震性：

高鋁耐火磚的抗渣性能隨Al203含量的增加而增強。但它對堿性熔渣的抗蝕能力低于堿性耐火材料。雜質含量的降低，有利于提高抗渣性。同時，提高耐火磚的密度：降低氣孔率，也是提高其抗渣性的有效措施。

高鋁磚比粘土磚具有較高的導熱性，這同高鋁耐火磚中玻璃相減少及莫來石晶體或剛玉晶體的增加有關。

異形高鋁耐火磚價格需要結合多種因素來計算，具體價格請咨詢榮盛耐材。
